Klinasti zasun s prirobnico (EV)

  • zasun je narejen v sodelovanju z švicarsko-nemškim podjetjem VonRoll

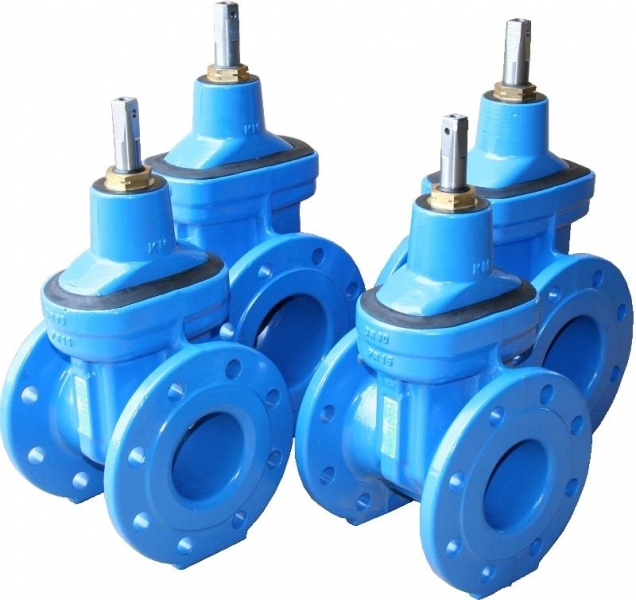

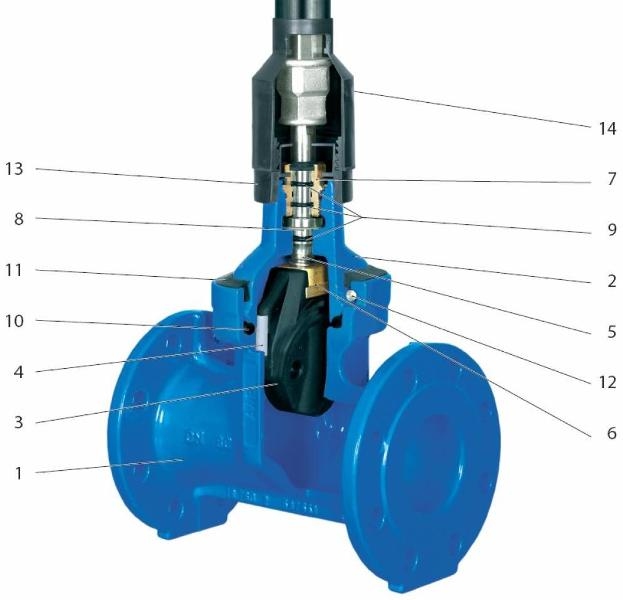

Družina EV zasunov EV zasun v prerezu

Št. Opis Material Opombe
1 ohišje zasuna nodularna litina GGG 50 EWS prašna zaščita (250 mikronov)
2 pokrov zasuna nodularna litina GGG 50 EWS prašna zaščita (250 mikronov)
3 klin nodularna litina GGG 50 EPDM, popolnoma vulkaniziran
4 vodilo zasuna Hostaform vulkanizirano
5 vreteno X20Cr13
6 matica vretena CuZn40Pb2
7 tesnilna puša CuZn40Pb2 z "O" tesnili
8 podložka POM
9 “O” tesnilo NBR - DUO trojno tesnenje
10 tesnilo zasuna EPDM / NBR
11 zaščitno tesnilo NBR
12 cilindrični zatič 1.4301
13 adapter PE za vgradilno garnituro
14 vgradilna garnitura različne dolžine

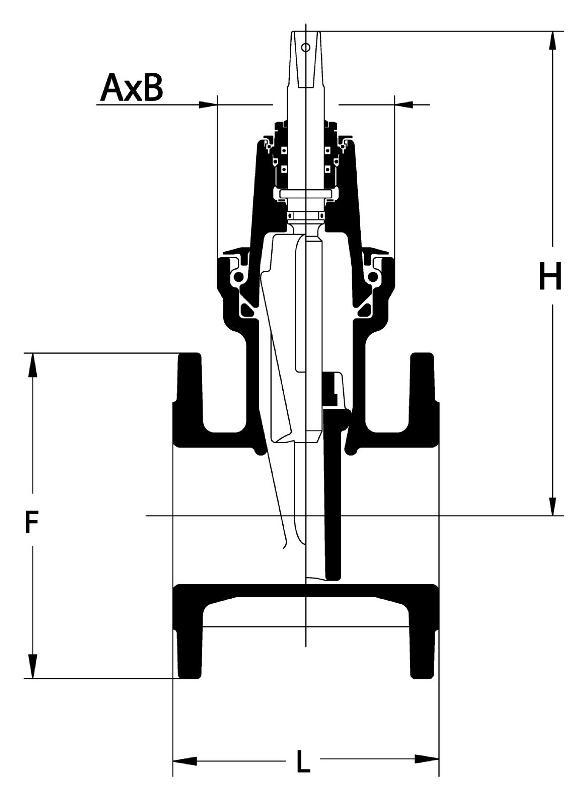

Klinasti zasun F4

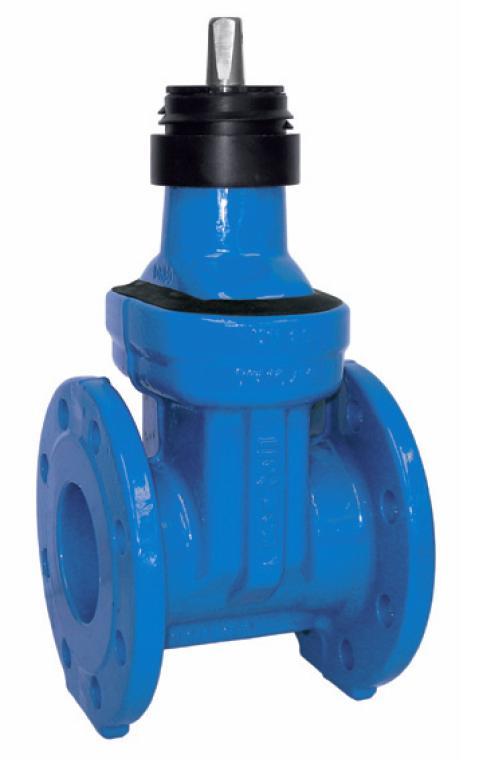

EV zasun F4 EV zasun F4

Artikel DN PN (bar) L (mm) F (mm) H (mm) A x B (mm) Teža (kg)
223050 50 16 150 165 215 90 x 90 9,0
223051 65 16 170 185 285 122 x 144 14,0
223052 80 16 180 200 300 135 x 164 18,0
223053 100 16 190 220 325 146 x 186 23,0
223054 125 16 200 250 370 160 x 225 28,0
223055 150 16 210 285 405 180 x 275 36,0
223056 200 10 / 16 230 340 530 194 x 330 63,0
223057 250 10 / 16 250 400 625 235 x 412 99,0
223058 300 10 / 16 270 455 700 260 x 480 135,0
223059 350 10 / 16 290 580 980 240 x 580 210,0
223060 400 10 / 16 310 640 1120 240 x 580 290,0

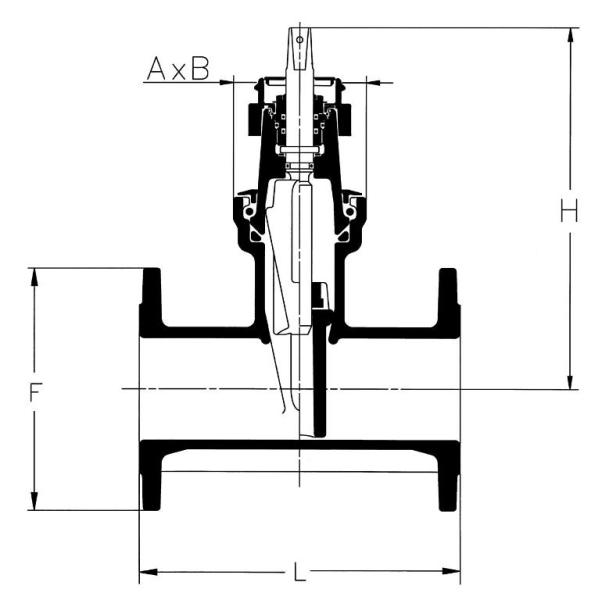

Klinasti zasun F5

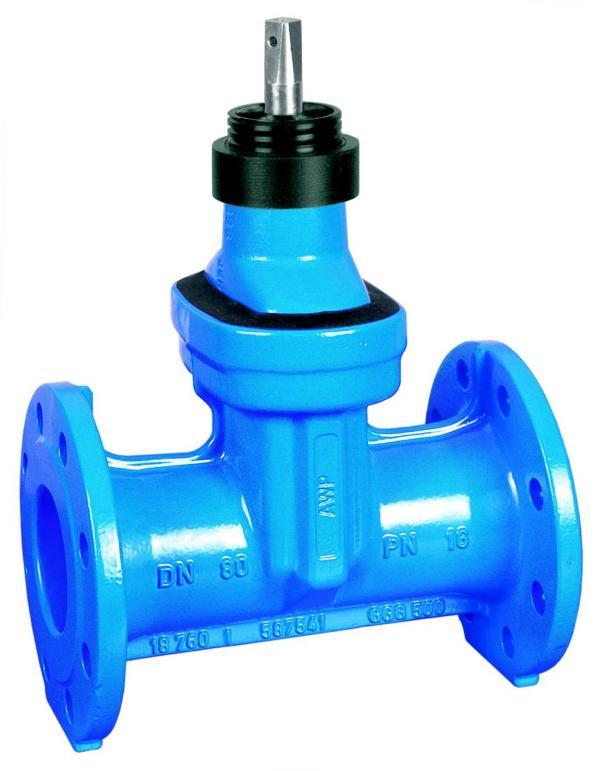

EV zasun F4 EV zasun F5

Artikel DN PN (bar) L (mm) F (mm) H (mm) A x B (mm) Teža (kg)
223070 50 16 250 165 215 90 x 90 9,5
223071 65 16 270 185 285 122 x 144 15,0
223072 80 16 280 200 300 135 x 164 19,0
223073 100 16 300 220 325 146 x 186 23,5
223074 125 16 325 250 370 160 x 225 30,5
223075 150 16 350 285 405 180 x 275 38,5
223076 200 10 / 16 400 340 530 194 x 330 66,5
223077 250 10 / 16 450 400 625 235 x 412 112,0
223078 300 10 / 16 500 455 700 260 x 480 157,0
223079 350 10 / 16 550 580 980 240 x 580 204,0
223080 400 10 / 16 600 640 1120 240 x 580 320,0



Klinasti zasun po naročilu

Po vaših željah oziroma zahtevah pa vam nudimo naslednje vrste zasunov, katere mogoče potrebujete zaradi:

  • različnih medijev (plin, odpadna voda, vroča voda do 110°C)
  • višjega obratovalnega tlaka (PN25, PN40)
  • različnih priključkov odvisno od vrste cevi (Tyton, PEHD, leteča prirobnica)

Vsi naše zasune lahko opremimo z dodatki kateri obsegajo:

  • ročno kolo
  • teleskopska vgradna garnitura
  • možnost električnega (Auma), pnevmatskega ali hidravličnega pogona
  • lahko tudi emajlirana zaščita ohišja
